Estudo de caso: Overmolding avançado

Sabe-se que nem todas as peças de injeção desafiam a perspicácia técnica do fabricante e do moldador de ferramentas, mas há algumas que desafiam. Neste artigo, um exemplo real de sobremoldagem será apresentado para destacar sobremoldagem avançada.

Algumas definições para esclarecer à frente. Moldagem por inserção e moldagem por injeção dupla são processos que formam uma peça que une vários componentes. A moldagem dupla geralmente requer um tipo específico de máquina que pode girar a placa ou mover o núcleo. (Alguns movem o núcleo para fora do molde e outros não.) A moldagem por inserção é um processo com inserções colocadas na ferramenta, manualmente ou automatização, antes da moldagem. Eles podem ser classificados por diferentes combinações de materiais, mas não são o foco deste artigo.

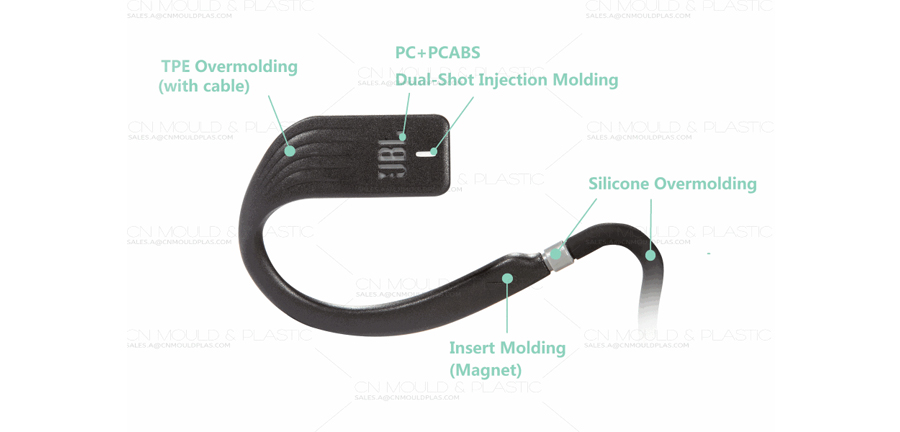

A parte mostrada na imagem acima foi apresentada na CES 2018 como um fone de ouvido intra-auricular feito sob medida para atletas com o máximo conforto e conveniência. Do ponto de vista da moldagem por injeção, este é um exemplo de uma mistura de vários tipos de moldagem por inserção e sobremoldagem. No total, existem seis componentes em uma parte: janela de PC, concha de PC-ABS, fita de silicone, ímã, cabo, tampa TPE. A sobremoldagem TPE é a última etapa, que conecta todos os outros componentes para fazer uma parte integrada.

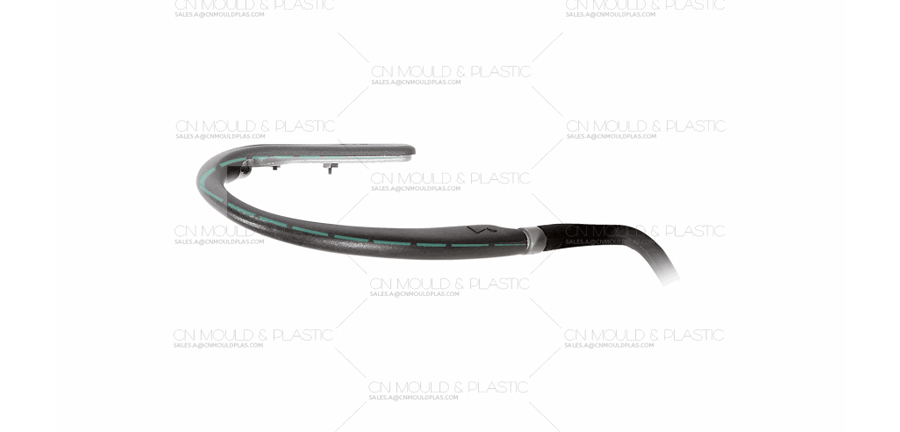

Para a fabricação de ferramentas, esta peça tem uma linha de separação muito complexa, como mostrado em verde, exigindo trabalhos muito cuidadosos na adaptação de ferramentas para controlar o flash, a incompatibilidade e a vedação. Múltiplos componentes em uma ferramenta também aumentam a complexidade do fluxo do molde, portanto, difícil de simular e tornar o ajuste do parâmetro de moldagem mais delicado.

Ao longo da última década, os fabricantes chineses coletaram muitas experiências na fabricação de ferramentas, moldagem e controle de qualidade e evoluíram para fazer produtos mais avançados. Quanto ao enorme tamanho do setor manufatureiro chinês, o nível de capacidade e especialidade varia. CN Mold & Plastic Limited é aquele que tem sua competência central na moldagem por inserção e sobremoldagem, em termos de inovação da estrutura do molde, resolução de problemas e excelente comunicação. Possuindo mais de 130 máquina de moldagem, de 18 toneladas de prensa de micro moldagem para 1200 toneladas de imprensa, somos capazes de oferecer um serviço abrangente de design de ferramenta para amostragem, e moldagem de produção em massa. Clique no botão abaixo para ver mais de nossos produtos.
