Análise do sistema de equilíbrio do corredor do molde de injeção multi-cavidade

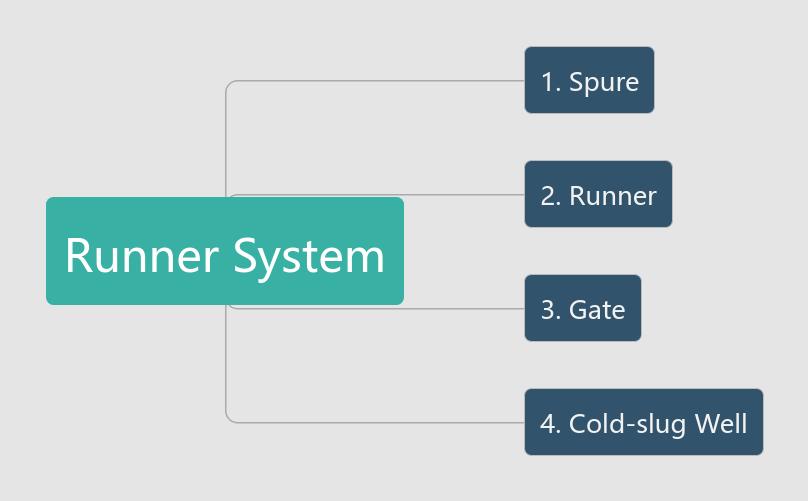

A fim de melhorar a eficiência da produção e reduzir custos, pequenas peças de plástico são frequentemente projetadas como moldes multi-cavidade. O sistema Runner no molde de injeção refere-se ao canal de fluxo do plástico derretido entre o bico da máquina de injeção e a cavidade, que é composta de sprue, runner, gate e cold-slug bem. Sua função é preencher uniformemente o plástico derretido em cada cavidade em um estado de fluxo suave e, no processo de enchimento e resfriamento, a pressão de injeção é transmitida para cada parte da cavidade.

O molde de múltiplas cavidades deve ter vários corredores para fornecer o material fundido a cada cavidade. Portanto, se o design do Runner System é razoável afeta diretamente a qualidade das peças de injeção, o consumo de material, a eficiência da produção e o custo de produção. O equilíbrio do corredor do sistema do corredor garante que a qualidade, o desempenho e outros indicadores de cada peça plástica da cavidade sejam uniformes. O equilíbrio do corredor significa que o derretimento quente de plástico pode atingir e preencher a cavidade com o mesmo tempo, pressão e temperatura. Portanto, o estudo do equilíbrio do Runner System é muito importante.

• Arranjo de cavidade e corredor

O arranjo de cavidade e corredor pode ser dividido em duas categorias: tipo balanceado e tipo não balanceado.

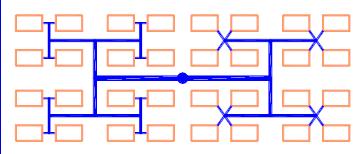

Layout equilibrado:O layout balanceado é caracterizado pelo mesmo comprimento, forma e tamanho da seção do corredor do sprue para o portão de cada cavidade, o que pode atingir o propósito de enchimento uniforme de cada cavidade.

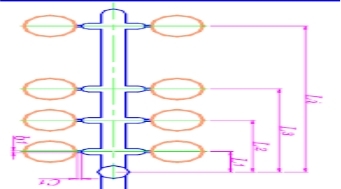

Layout não equilibrado:O layout não balanceado é caracterizado pelo comprimento desigual do corredor do sproe ao portão de cada cavidade. No entanto, este arranjo pode encurtar significativamente o fluxo geral de derretimento no sistema Runner, e o mecanismo de molde compacto pode reduzir a perda de calor e a perda de pressão de injeção durante o processo de enchimento, que encurta o tempo de enchimento do molde de derreter.

• Medição do equilíbrio do sistema Runner

O estado equilibrado do sistema Runner significa que o plástico derretido pode preencher a cavidade ao mesmo tempo durante a moldagem, e as peças plásticas com o mesmo tamanho e bom desempenho podem ser obtidas apósMoldagem por injeção... O equilíbrio do sistema Runner está intimamente relacionado ao arranjo de cavidade e corredor.

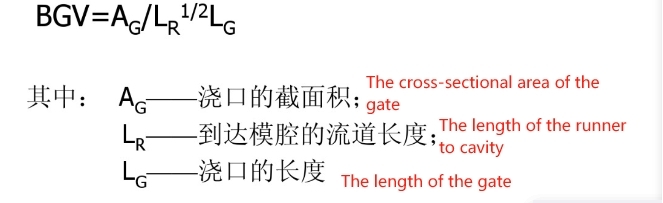

O saldo do Runner System é frequentemente medido pelo valor BGV (valor do saldo da porta). Se os valores de BGV calculados por cada porta no molde de injeção multi-cavidade forem iguais, isso significa que o sistema Runner está basicamente equilibrado. Pelo contrário, o Runner System é desequilibrado.

Ao usar o molde de injeção multi-cavidade para processar peças plásticas, o sistema de corredor balanceado pode melhorar a qualidade do produto, reduzir o desperdício e produtos defeituosos e melhorar a eficiência. O layout equilibrado da cavidade e do corredor pode atender aos requisitos do sistema de corredor balanceado, mas aumentará a complexidade e o custo do molde. O layout não balanceado também pode ser ajustado usando o valor BGV da porta para atender aos requisitos do sistema de corredor balanceado. Este sistema de corredor não balanceado é amplamente utilizado na prática de produção devido ao curto comprimento do corredor e fácil processamento, mas o tamanho oF cada portão precisa ser cuidadosamente ajustado, o que adiciona muito mais trabalho ao projeto de molde e ao reparo do molde.

Em suma, controlando o equilíbrio do sistema Runner, o molde de injeção multi-cavidade pode fazer com que cada cavidade divida igualmente a pressão necessária o suficiente da pressão total através do sistema Runner, de modo a garantir que o plástico derretido seja uniformemente preenchido com cada cavidade ao mesmo tempo. Finalmente, a qualidade interna das peças plásticas em cada cavidade é uniforme e estável.
