Como determinar a força de fixação necessária pelo produto?

A força de fixação refere-se à força de travamento aplicada ao molde pela máquina de injeção para superar a força de expansão do fundido na cavidade do molde durante a injeção. Quando a matéria-prima é injetada na cavidade em alta pressão, a pressão plástica irá gerar contra a parede do molde, portanto, a unidade de fixação do molde da máquina de moldagem por injeção deve fornecer "força de fixação do molde" suficiente para evitar que o molde seja esticado aberto.

Cálculo da força de fixação do molde

R: A força de fixação necessária está relacionada à estrutura do molde, pressão da cavidade do molde e tamanho do produto.

Força de fixação (MPa) = a pressão média na cavidade do molde (o produto geral pode ser 30MPa) x o fator de segurança (geralmente é 1.1 ~ 1.2) x a área projetada do produto na superfície de partição x número da cavidade.

B: Como escolher a máquina de moldagem por injeção certa: 1MPa = 9,8 kg/cm².

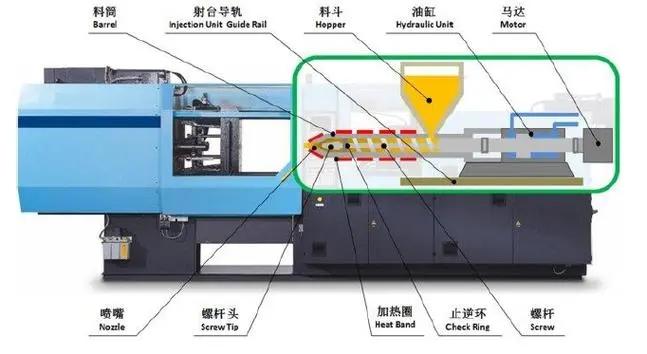

Seleção de máquina de moldagem por injeção

1. Escolha o tipo certo

O tipo e a série de máquinas de moldagem por injeção são determinados pelos produtos e plásticos. Uma vez que existem muitos tipos deMoldagem por injeçãoMáquinas, é necessário determinar corretamente que tipo de máquina de moldagem por injeção deve ser produzido no início. Além disso, alguns produtos exigem alta estabilidade, alta precisão, ultra-alta velocidade de injeção, alta pressão ou condições de produção rápidas, por isso devemos escolher a série certa para produzir.

2. o molde pode ser colocado na máquina

1) A largura e a altura do molde devem ser menores que ou pelo menos um lado é menor que o grande espaço interno da barra de amarração.

2) A largura e a altura da matriz são melhores dentro da faixa de tamanho da placa da braçadeira.

3) A largura e a altura do molde devem atender ao tamanho mínimo do molde recomendado pela máquina de moldagem por injeção.

3. cumprir a exigência de ejeção

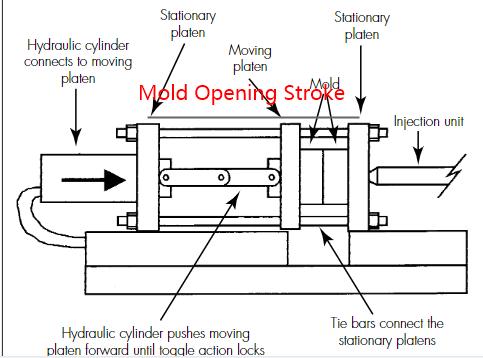

Determine do molde e do produto acabado se o curso de abertura do molde é suficiente para que o produto acabado seja removido. O curso de abertura do molde refere-se à distância entre os dois pratos doMáquina de moldagem por injeção, E o tamanho dele afeta diretamente o tamanho do molde de moldagem por injeção. O objetivo do curso de abertura do molde é garantir que o molde possa ser totalmente aberto para facilitar a remoção do produto.

4. força de fixação suficiente

Pelo produto e plástico para determinar a tonelagem de força de aperto. Os requisitos de força de fixação do molde são calculados da seguinte forma:

A força de fixação da máquina deve ser maior do que a força exercida pela injeção de plástico na cavidade para manter o molde separado, e por uma questão de segurança, a força de fixação da máquina geralmente precisa ser mais de 1,17 vezes a força de retenção.

A força exercida por injeção de plástico na cavidade para “abrir o molde” = área projetada do produto acabado (cm2)× número de cavidade × pressão no molde (kg/cm2);

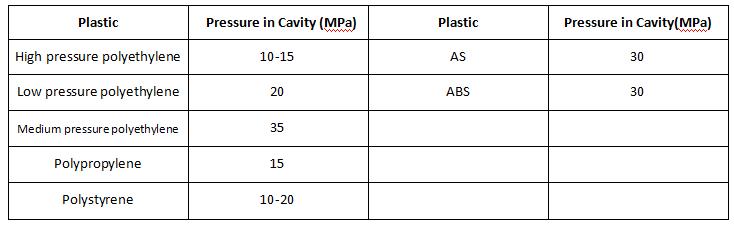

A pressão no molde varia com a matéria-prima, e a matéria-prima geral é 350 ~ 400kg/cm2
