Processo de Design e Desenvolvimento da Estrutura do Produto

O design estrutural pode ser dividido em design de desenvolvimento, design adaptativo e design de variantes. O projeto da estrutura do produto e o processo de desenvolvimento podem ser divididos nas seguintes etapas:

1. o novo estágio do projeto

De acordo com os requisitos de design do projeto do cliente, o departamento de desenvolvimento, O departamento de vendas e o departamento de controle de qualidade participam da reunião de revisão do projeto para determinar a viabilidade do projeto e do líder de desenvolvimento do projeto que é responsável pelo planejamento geral do projeto e, em seguida, preparar a tarefa de design livro e tabela de orçamento de custo de novo produto.

2. Plano de design (desenho de efeito) estágio

Depois de determinar o projeto de desenvolvimento, o engenheiro de design gráfico concluirá o desenho de efeito de design gráfico dentro de uma semana.

1) Reunião convocada pelo líder do projeto para revisar o sorteio de efeitos, incluindo:

A. Viabilidade da estrutura.

B. Esquema de embalagem

C. Aparência de correspondência de cores.

D. Requisitos de material para peças.

E. Se a função é viável.

2) Se forem encontrados problemas na revisão, proponha oportunamente sugestões de modificação e refaça o desenho do efeito.

3) Faça um bom relatório de revisão.

3. estágio diagrama de estrutura de design

1) Nesta fase, engenheiros estruturais e engenheiros eletrônicos são conjuntamente responsáveis pelo trabalho.

2) O engenheiro estrutural projeta o desenho da estrutura com PROE (ou outro software) de acordo com o desenho do efeito. Se no processo de desenho é encontrado no PROE não pode ser feito, ou não pode ser fora do molde deve ser apresentado a tempo de ver se você pode alterar os requisitos de aparência. Os desenhos comuns da estrutura devem ser concluídos em 5 dias, os desenhos da estrutura complexa devem ser concluídos em 7 dias.

3) Considere os seguintes problemas ao fazer desenhos de estrutura:

A. Encolhimento de peças plásticas.

B. Rascunho de ângulo do molde.

C. Problemas de montagem de produção.

D. Proteção de embalagem.

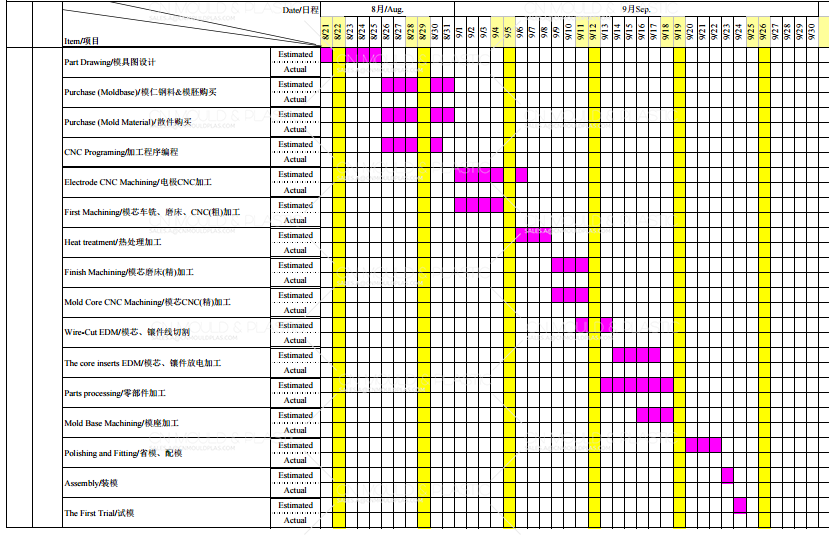

4. estágio de produção do molde

1) Fornecer documentos (desenhos 2D, desenhos 3D) para o departamento de molde para fazer o molde.

O departamento de molde é obrigado a fornecer o resultado da revisão do molde após receber o arquivo de desenho. (Se o desempenho do produto não for afetado, o desenho da estrutura pode ser alterado de acordo com a situação refletida pelo departamento de molde.)

2) Exigir que o departamento de molde forneça dentro de três dias de receber o desenho do produto:

Desenho da estrutura do molde (desenho 3D, desenho 2D), desenho do molde deve ser revisado e confirmado pelo engenheiro.

3) Programação de abertura do molde.

4) Conteúdo da revisão da estrutura do molde: superfície de separação, pino de ejeção e material.

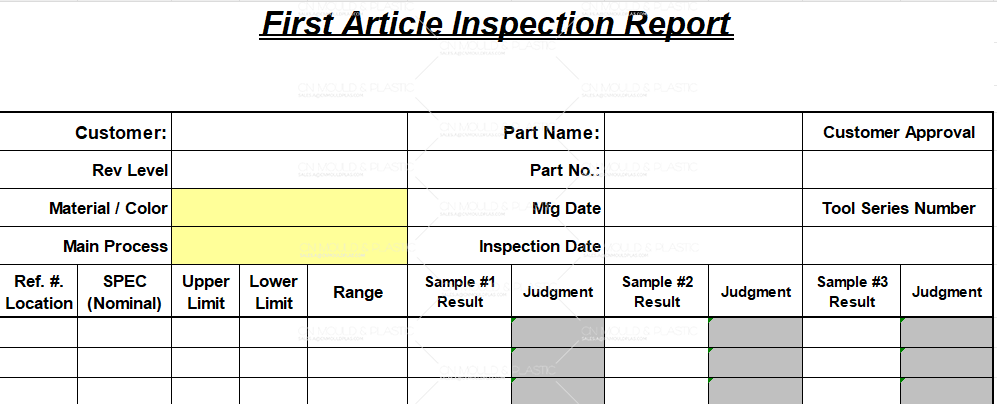

5. o primeiro estágio de protótipo do projeto

O primeiro protótipo do projeto deve atender aos requisitos:

A. Não há fenômeno óbvio de fixação e colagem.

B. As dimensões das peças devem estar dentro das tolerâncias de desenho.

C. Não há deformações significativas nas partes.

D. Tente montar para ver se há algum problema.

6. estágio de produção experimental

1) O engenheiro estrutural será responsável pela realização da reunião de pré-produção dois dias antes da produção experimental: os departamentos participantes devem ter controle de qualidade, produção, vendas, compras e armazém.

2) Confirme que a linha de produção pode produzir os produtos necessários e familiarize a linha de produção com o novo processo de produção.

3) A engenharia de produção para confirmar o fluxo do processo é razoável e verifique o tempo de trabalho, o dispositivo elétrico é adequado para uso.

7. fase de produção em massa

1) A fim de garantir que a linha de produção pode fazer produtos de acordo com os padrões de qualidade do produto, os engenheiros do departamento de desenvolvimento devem seguirDurante a produção dos dois primeiros lotes de mercadorias, e se forem encontrados problemas, eles devem ser tratados a tempo.

2) Todas as alterações e considerações de produção devem ser documentadas em um Memorando de Decisão de Engenharia (EDM). Se o departamento de vendas tiver requisitos especiais, ele deve ser convertido em dados de engenharia e distribuído para cada departamento de acordo com os requisitos (como atualização de folhas de materiais, desenhos, etc.).
