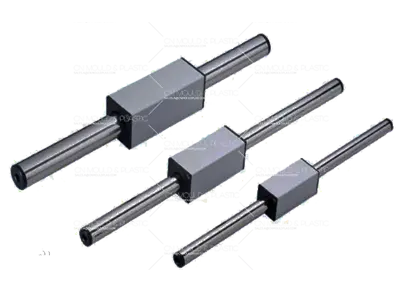

O papel do slide no molde é amplo. Ele não só desempenha o papel básico de posicionamento, orientação e desmoldagem, mas também pode alcançar mais funções de acordo com as necessidades de diferentes moldes.
O projeto do slide precisa levar em conta a estrutura geral e as propriedades mecânicas do molde para garantir que ele possa funcionar de forma estável e atender aos requisitos da operação do molde.

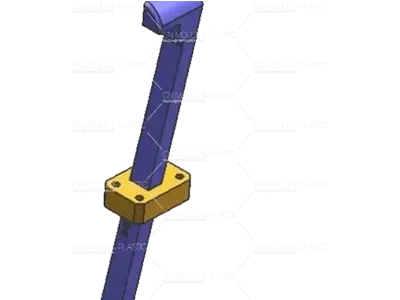

Levantador são geralmente projetados em um ou ambos os lados do molde para ajudar o molde a remover suavemente. É um mecanismo projetado para desmontagem de ranhuras do produto. Um levantador pode ser uma linha reta que se move em uma direção vertical ou um plano inclinado. O levantador no molde é um elemento de design muito importante, que pode evitar o aperto, encurtar o tempo de abertura e fechamento, melhorar a qualidade do produto e reduzir o desgaste.
De acordo com sua fonte de energia, o mecanismo de deslizamento é dividido principalmente em mecanismo de deslizamento manual, mecanismo de deslizamento mecânico, mecanismo de deslizamento hidráulico.
A configuração da corrediça deve ter prioridade na cavidade e o pino angular deve ser fixado no núcleo.
O comprimento móvel do slide deve ser maior que 1,5 vezes a altura do slide.
O ângulo máximo do pino de ângulo não deve exceder 23 ° (de preferência 12 ° ~ 15 °).
O canto superior do slide e da cunha é arredondado (raio de 2 ~ 3mm).
Deve haver um mecanismo de posicionamento depois que o slide é puxado para fora. O lado do slide requer uma mola.
Mecanismo de mola de contas
Adequado para pequena estrutura de molde. A massa deslizante abaixo de 3kg pode ser usada na mola do talão, o diâmetro da mola do talão deve ser adequado para massa deslizante.
Mola de compressão lateral
Se a forma do molde estiver equipada com um suporte, a mola de compressão e o mecanismo de parada na lateral da corrediça são preferidos.
Cavilha.
Use o passador como uma estrutura de localização de slides.
Corrigir o slide com a mola
Existem três maneiras de consertar o slide com a primavera:
1. o lado interno da corrediça com mola de compressão.
2. o lado exterior da corrediça com mola de compressão.
3. a forma do molde com suporte, o lado da corrediça com mola de compressão e mecanismo de parada.
Wedge bock é uma parte com um ângulo de cunha que é usado para prender o slide firmemente durante o fechamento do molde.
Os requisitos de design de cunha bock são os seguintes:
O ângulo do bloco de cunha deslizante deve ser de 2 ° a 5 ° à frente do ângulo do pino angular. O primeiro contato entre o bloco de cunha e o slide deve ter cantos arredondados.
Quando a área de projeção de moldagem no slide é grande, o bloco de cunha é transformado em chanfro para corresponder à cavidade.
Quando a área de formação na corrediça é pequena, a altura da superfície da cunha deve ser maior ou igual à altura 3/2 da corrediça.
O bloco resistente ao desgaste deve ser adicionado ao bloco de cunha no molde grande. O bloco resistente ao desgaste é 0,15 ~ 0,25mm maior que o bloco de cunha.
